درک 7 بخش نمایش پیکربندی های پین & چگونه کار می کنند

حتی با صفحه نمایش لمسی با وضوح بالا در همه جا امروز، صفحه نمایش LED 7 بخش همچنان مکان کلیدی در الکترونیک را حفظ می کند. استفاده پایدار آنها از دید واضح در شرایط روشنایی مختلف، کیفیت قوی ساخت که برای سال ها دوام می یابد و هزینه کلی پایین است. شما آنها را می بینید که زمان پخت و پز را در اجاق مایکروویو نشان می دهند یا سطح ولتاژ را در تجهیزات کارخانه نمایش می دهند - آنها خواندن های مهم را به سرعت و با اطمینان ارائه می دهند. لایتبو، در سال 2006 به عنوان یک تولید کننده اختصاصی در این زمینه تاسیس شد ، محصولات سفارشی خوب ساخته شده و به روز را به مشتریان سراسر جهان عرضه می کند.

آناتومی یک صفحه نمایش 7 بخش: ساختار و بخش ها

یک صفحه نمایش 7 بخش اساسا هشت LED را با هم گروه بندی می کند - هفت شکل رقمی را تشکیل می دهد در حالی که هشتم به عنوان نقطه دهریه عمل می کند - همه در یک بسته جمع و جور نصب شده اند.

درک طرح بندی بخش A تا G

این بخش ها یک طرح شکل هشت را تشکیل می دهند و برچسب های استاندارد a تا g را حمل می کنند. روشنایی گروه های خاص از آنها اجازه می دهد تا صفحه نمایش هر رقم از 0 تا 9 را همراه با چند حرف ساده نشان دهد.

• بخش A: نوار افقی بالا.
• بخش های B & C: میله های عمودی سمت راست.

l بخش D: نوار افقی پایین.

• بخش های E & F: نوار های عمودی سمت چپ.
• بخش G: نوار افقی متوسط.

اهمیت نقطه دهایی (DP)

تقریبا همه مدل های فعلی، از جمله انتخاب کامل از LIGHTBOیک بخش اضافی که به عنوان نقطه دهه ای (DP) شناخته می شود. این اضافه در هنگام نشان دادن مقادیر شامل کسری، به عنوان مثال، 37.5 درجه سانتیگراد در ترمومتر یا خواندن دقیق در ابزارهای تست مورد استفاده در کارخانه ها بسیار مهم است.

پین های نمایش بخش: پیکربندی و قطبی

مهندسان اغلب می پرسند که چگونه پین ها را به درستی پیدا و متصل کنند. ترتیب داخل واحد کل تنظیم پین را تعیین می کند.

آنود مشترک (CA) در مقابل کاتد مشترک (CC)

LED ها در یکی از دو الگوی اساسی متصل می شوند و این الگوی نحوه ورود قدرت به هر بخش را کنترل می کند.

• آنود مشترک (CA): هر آنود (طرف مثبت) از هر هشت LED در یک پین مشترک متصل می شود. استفاده از زمین (سیگنال پایین) به یک پین بخش آن بخش را روشن می کند.
• کاتود مشترک (CC): تمام کاتودها (طرفین منفی) به یک پین مشترک متصل به زمین متصل می شوند. استفاده از ولتاژ مثبت (سیگنال بالا) به یک پین بخش آن را روشن می کند.

LIGHTBO هر دو نسخه CA و CC را در سراسر طیف محصولات خود ارائه می دهد. این شامل مواردی مانند صفحه نمایش LED چند رنگی Ultra Thin Custom 7 Segment که به ویژه برای سیگار های الکترونیکی ایجاد شده است.

طرح های استاندارد Pinout برای صفحه نمایش های 1 تا 6 رقمی

تعداد کل پین ها بسته به تعداد ارقام واحد تغییر می کند. LIGHTBO مدل هایی از یک رقم تا شش رقم را برای تطبیق نیازهای مختلف پروژه ایجاد می کند.

چگونگی کار صفحه نمایش 7 بخش: رانندگی و منطق کنترل

عملیات به هدایت جریان به پین های راست در لحظات مناسب بستگی دارد.

رانندگی استاتیک در مقابل چندگانه (پویا)

واحد های تک رقمی معمولا با رانندگی استاتیک کار می کنند. هر بخش خط کنترل خود را از یک پین میکروکنترلر دریافت می کند. نسخه های چند رقمی، از جمله انواع شش رقمی LIGHTBOبرای کاهش پین های مورد نیاز به چندگانه تکیه کنید. در این تنظیم، بخش های مطابقت در هر رقم یک خط را به اشتراک می گذارند - به عنوان مثال، هر بخش "a" به هم متصل می شود. کنترلر به سرعت بین رقم ها تغییر می کند. از آنجا که تغییر خیلی سریع اتفاق می افتد، مردم می بینند که همه رقم ها در یک زمان روشن می شوند.

ادغام مدرن: صفحه نمایش با IC های داخلی و لمس ظرفیتی

LIGHTBO خط بندی خود را برای ساده تر کردن مدارهای خارجی بهبود داده است.

• صفحه نمایش LED با IC: الکترونیک راننده در داخل خود ماژول قرار دارد. سپس کنترل از روش های سریال ساده مانند I2C یا SPI استفاده می کند.
• ماژول های لمسی ظرفیتی: در سال 2020 معرفی شد، این واحد ها یک خواندن روشن 7 بخش با کنترل های لمسی را جفت می کنند. آنها با وسایل آشپزخانه امروز بسیار مناسب هستند.

کاربردهای صنعتی و مصرفی: راه حل های تخصصی LIGHTBO

محصولات LIGHTBO در بسیاری از زمینه های مختلف ظاهر می شوند که انعطاف پذیری و عملکرد جامد آنها را نشان می دهد.

لوازم خانگی و الکترونیک آشپزخانه

صفحه نمایش در لوازم خانگی نیاز به ظاهر خوب در ترکیب با توانایی مقابله با گرما دارد.

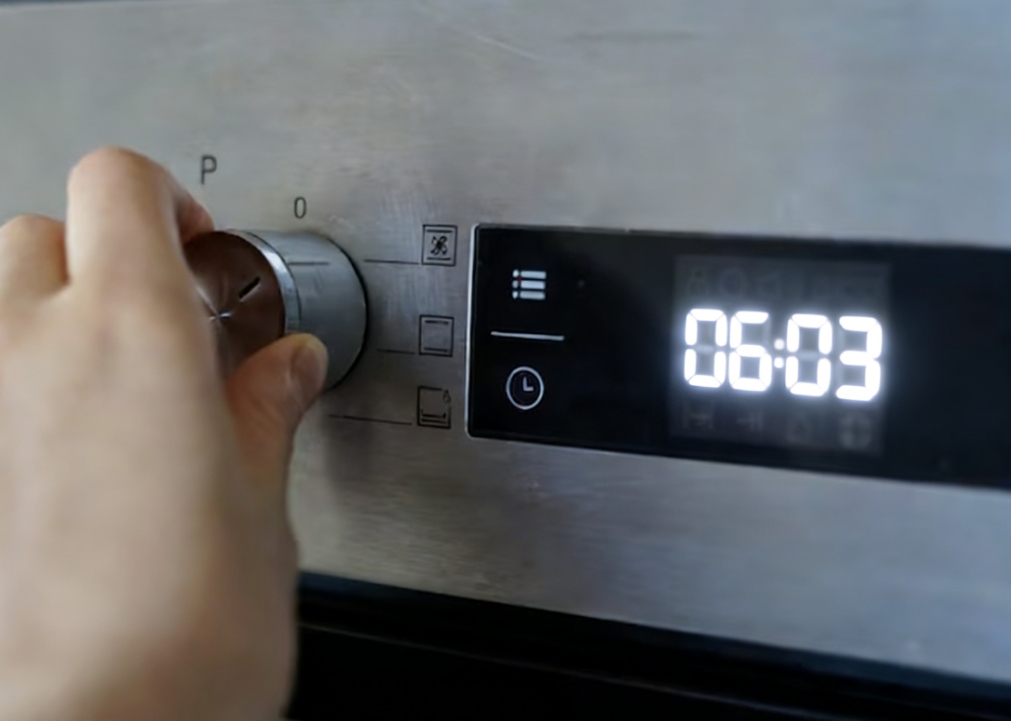

• صفحه نمایش اجاق: LIGHTBO صفحه نمایش فوق العاده روشن سفید سفارشی 7 بخش LEDساخته شده تا از طریق درهای اجاق ضخیم و در محیط گرم قابل خواندن باشد.
• یخچال ها: واحد های سه رقمی سفارشی با اندازه گیری 12.7 میلی متر در رنگ سفید، خالص سبز یا آبی ارائه می شوند. این ها در شرایط سرد به طور موثر کار می کنند و از انرژی کمی استفاده می کنند.

انرژی جدید و ابزارهای صنعتی

عملیات قابل اعتماد به عنوان الزامات اصلی در کاربردهای جدید انرژی برجسته است.

• سیستم های UPS: LIGHTBO اجازه می دهد گزینه های چند رنگی به طوری که بخش های قرمز، سبز یا زرد شرایط مختلف باتری یا وضعیت قدرت را نشان می دهند.
• اسکوتر های الکتریکی: پانل ها در برابر لرزش مقاومت می کنند و تحت نور قوی بیرون به راحتی می توانند بخوانند.
• ابزارهای صنعتی: صفحه نمایش ها در فشار سنج ها، فرکانس سنج ها و دستگاه های نظارت بر قدرت ظاهر می شوند که نیاز به عملکرد ثابت در دوره های طولانی دارند.

انتخاب صفحه نمایش مناسب: چرا با LIGHTBO همکاری کنید

انتخاب یک تامین کننده فراتر از خواندن مشخصات است. LIGHTBO چندین نقطه قوی را به ارمغان می آورد که آن را در میان نام های برتر در این زمینه قرار می دهد.

• تضمین کیفیت: یک سیستم کیفیت تنگ در کنار یک آزمایشگاه تست اختصاصی اجرا می شود. این شرکت گواهینامه ISO 9001 را در سال 2015 به لطف تمرکز مداوم بر استانداردهای بالا دریافت کرد.
• سفارشی سازی (R&D): یک گروه طراحی داخلی به علاوه یک کارگاه اختصاصی اجازه می دهد تا آیتم های متناسب را توسعه دهد. نمونه هایی از اشکال بسیار نازک مورد نیاز برای سیگار های الکترونیکی تا طول موج دقیق نور مورد نیاز در ابزارهای پزشکی است.
• تولید پیشرفته: تجهیزات اتوماتیک و مدیریت دقیق فرآیند کیفیت را حتی در دسته های تولید بزرگ یکنواخت نگه می دارند.
• محدوده جامع: این خط از انواع 7 بخش معمولی عبور می کند تا شامل محصولات Alphanumeric (بخش 14/16) ، Dot Matrix و LED Backlight شود.

با نگاه به آینده، LIGHTBO قصد دارد منابع بیشتری را در تحقیق و توسعه قرار دهد. هدف همچنان کمک به مشتریان برای کاهش هزینه ها و تقویت موقعیت خود در بازار است.

سوالات متداول

س: چگونه پین ها را در صفحه نمایش LIGHTBO 7 بخش شناسایی کنم؟

پاسخ: برگه داده هایی را که با مدل دقیق شما مطابقت دارد بررسی کنید. در بیشتر موارد، پین ها شروع به شماره گذاری در جهت مخالف ساعت از گوشه پایین چپ می کنند، اگرچه موقعیت پین مشترک بین نسخه های CA و CC متفاوت است.

Q: آیا LIGHTBO می تواند رنگ های سفارشی را برای بخش های نمایش ارائه دهد؟

پاسخ: بله. انتخاب ها شامل سفید فوق العاده روشن، سبز خالص، آبی، به علاوه تنظیمات چند رنگی کامل مفید در مناطق مانند واحدهای UPS و سیگار های الکترونیکی است.

سوال: آیا صفحه نمایش LED LIGHTBO با استانداردهای بین المللی مطابقت دارد؟

پاسخ: بله. محصولات ما از قوانین RoHS پیروی می کنند و تولید از دستورالعمل های ISO 9001 برای حفظ کیفیت و سطح ایمنی بالا پیروی می کند.

سوال: استفاده از یک صفحه نمایش 7 بخش SMD چه فایده ای دارد؟

پاسخ: مدل هایی مانند نسخه دو رقمی 0.56 اینچی از LIGHTBO دارای ساخت نازک هستند. آنها با قرار دادن خودکار SMT در صفحات مدار مناسب هستند و به صرفه جویی در فضای PCB کمک می کنند.
