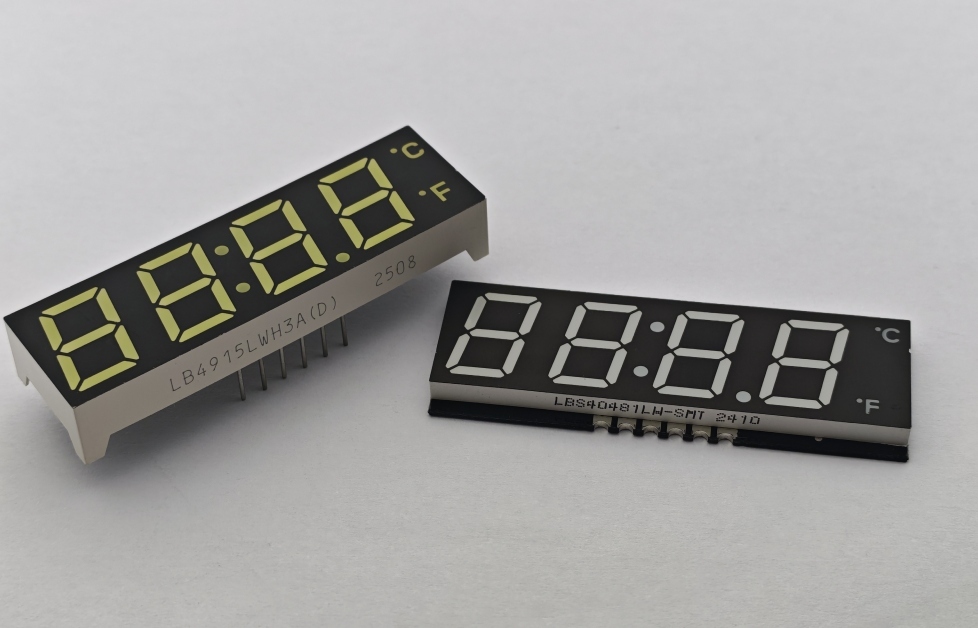

Beherrschung der Datenblätter von LED-Anzeigemodulen: Wichtige Kennzahlen

Die Wahl der richtigen Displaytechnologie spielt eine große Rolle bei der Produktentwicklung. Sie beeinflusst die Interaktion der Nutzer mit dem Gerät und die Lebensdauer des Produkts im praktischen Einsatz. Licht Das Unternehmen gilt als führender Hersteller hochwertiger LED-Displays. Seit über zwanzig Jahren entwickelt es leistungsstarke Displaylösungen. Dazu gehören fortschrittliche 7-Segment-LED-Displays, alphanumerische 14- und 16-Segment-LED-Displays sowie mehrfarbige 10-Segment-LED-Leisten. Diese Komponenten finden weltweit Anwendung in Küchengeräten, Industrieanlagen und Projekten im Bereich erneuerbarer Energien.

Beim Betrachten eines LED-Anzeigemoduls dient das Datenblatt als detaillierter Leitfaden. Beim Lesen dieser Dokumente ist es wichtig, sich auf die Werte zu konzentrieren, die die tatsächliche Leistung im Einsatz bestimmen. Dieser Leitfaden erläutert die wichtigsten Spezifikationen von LED-Anzeigemodulen und LED-Modulen. Er soll Ihnen helfen, beim Kauf eine bessere Entscheidung zu treffen.

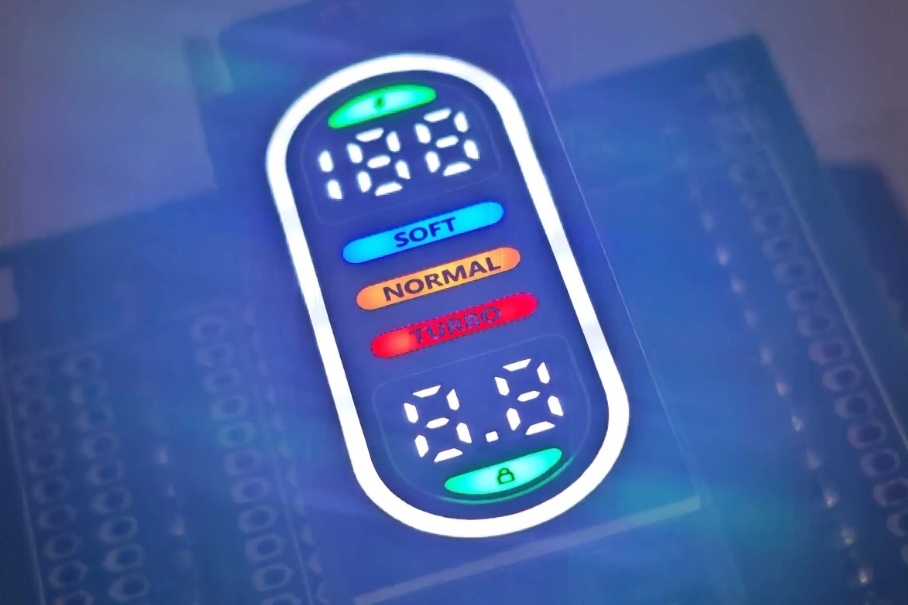

Optische Leistungskennzahlen erklärt

Die optischen Eigenschaften bestimmen, wie gut das Display Informationen in unterschiedlichen Lichtverhältnissen darstellt. Hier sind die wichtigsten Spezifikationen optischer LED-Displays, die Sie vor der Auswahl eines Designs prüfen sollten.

Lichtstärke und Wellenlänge

Die Lichtintensität bestimmt die Helligkeit jedes Segments oder Pixels. Die Wellenlänge bestimmt die ausgegebene Farbe.

• Lichtstärke (I_InDiese Angabe erfolgt in Millicandela (mcd). Sie zeigt die Helligkeit eines Segments bei einem festgelegten Vorwärtsstrom, häufig 20 mA. LIGHTBO verwendet hocheffiziente Chips in Produkten wie unseren Ultrahelles Weiß, 2-stellig, 0,567-Segment-SMD-LED-Anzeige (Zoll)Sie bieten eine klare Sicht, die auch in hellen Bereichen wie vielbeschäftigten Küchen erhalten bleibt.
• Peak vs. Dominante Wellenlänge (λ_P λ_DDie Wellenlänge des Lichtmaximums markiert den Punkt, an dem die Hauptlichtenergie freigesetzt wird. Die dominante Wellenlänge entspricht der Farbe, die wir tatsächlich wahrnehmen. Durch die präzise Kontrolle dieser Werte wird eine gleichbleibende Farbqualität von Charge zu Charge gewährleistet.

Tastverhältnis und Multiplexing

Multiplexing und Tastverhältnis steuern die Art und Weise, wie ein Treiber die einzelnen Segmente mit Strom versorgt. Dadurch wird ein gleichmäßiges Licht gewährleistet und Flimmern vermieden.

• Tastverhältnis: Eine Zahl wie 1/4 oder 1/8 Tastverhältnis gibt an, wie lange jedes Segment während eines vollständigen Scans mit Strom versorgt wird.
• Anforderungen an die Bildwiederholfrequenz: Der richtige Arbeitszyklus unterstützt schnelles Scannen. Dadurch wird ein Flimmern vermieden, das von Kameras erfasst werden könnte oder bei schnellen Überprüfungen auftritt.

Elektrische Spezifikationen und thermische Grenzwerte

Die elektrischen Spezifikationen im Datenblatt eines LED-Anzeigemoduls legen die sicheren Grenzwerte und den Stromverbrauch fest. Fehlerhafte Angaben können zu vorzeitigem Ausfall oder Überhitzung führen.

Durchlassspannung und Treiberstrom

Diese Werte decken den grundlegenden Energiebedarf für die sichere Beleuchtung der Segmente ab.

• Durchlassspannung (V_FDies ist der Spannungsabfall an einem LED-Segment im eingeschalteten Zustand. Er variiert je nach Farbe. Rote LEDs liegen oft zwischen 1,8 V und 2,0 V. Blaue und weiße LEDs benötigen 3,0 V bis 3,4 V.
• Kontinuierlicher Vorwärtsstrom (I_FDies ist der höchste sichere Strom für den Dauerbetrieb, üblicherweise 20 mA bis 25 mA. Ein Überschreiten dieses Wertes über längere Zeiträume verringert die Helligkeit und verkürzt die Lebensdauer.

Verlustleistung und Wärmemanagement

Durch den Umgang mit Hitze wird die Farbgenauigkeit erhalten und das Modulgehäuse geschützt.

• Maximale Verlustleistung (P_DDiese Abbildung zeigt die Gesamtleistung, die das Modul bei normaler Raumtemperatur erbringen kann, bevor der interne Übergang zu heiß wird.
• Thermische Leistungsreduzierungskurven: Die Kurven zeigen an, um wie viel der Vorwärtsstrom bei steigenden Umgebungstemperaturen reduziert werden muss. Dies ist in heißen Industrieumgebungen von großer Bedeutung.

Physikalische und umweltbezogene Spezifikationen

Die Bauweise und die verwendeten Materialien eines LED-Anzeigemoduls bestimmen seine Fähigkeit, Stößen, Feuchtigkeit und Chemikalien an anspruchsvollen Standorten standzuhalten.

Gehäusearchitektur und Materialauswahl

Die Art und Weise, wie das Display zusammengesetzt ist, beeinflusst die Widerstandsfähigkeit gegenüber Verschleiß und äußeren Einflüssen.

• Gehäuse aus Epoxidharz und Kunststoff: Robuste, flammhemmende Kunststoffe und spezielle Epoxidharzschichten verhindern das Eindringen von Wasser. Sie schützen außerdem die feinen Drahtverbindungen im Inneren vor Beschädigung.
• Oberflächenbeschaffenheit und Segmentfarbe: Gängige Varianten sind grauer oder schwarzer Hintergrund in Kombination mit weißen oder transparenten Segmenten. Diese Kombinationen verbessern den Kontrast im unbeleuchteten Zustand des Displays.

Pinbelegungskonfigurationen und Montageschemata

Die korrekte Anordnung und Größe der Pins sorgt dafür, dass das Display gut auf die Platine passt.

• Gemeinsame Anode vs. Gemeinsame Kathode: Bei der gemeinsamen Anode (CA) werden alle Pluspole der Segmente an einen Versorgungsanschluss angeschlossen. Bei der gemeinsamen Kathode (CC) wird ein Masseanschluss verwendet. Der Treiberchip muss dieser Konfiguration entsprechen.
• Montagekonfigurationen: Durchsteckmontage (DIP) oder SMD-LED-Displaygehäuse beeinflussen die Montagegeschwindigkeit in der Fertigungslinie und die Wärmeabfuhr.

Übertragung von Datenblattmetriken auf Anwendungen

Die Auswahl eines LED-Anzeigemoduls allein anhand von technischen Daten kann zu Problemen führen, wenn diese nicht mit den tatsächlichen Gegebenheiten übereinstimmen. LIGHTBO entwickelt Designs, die diesen realen Anforderungen gerecht werden.

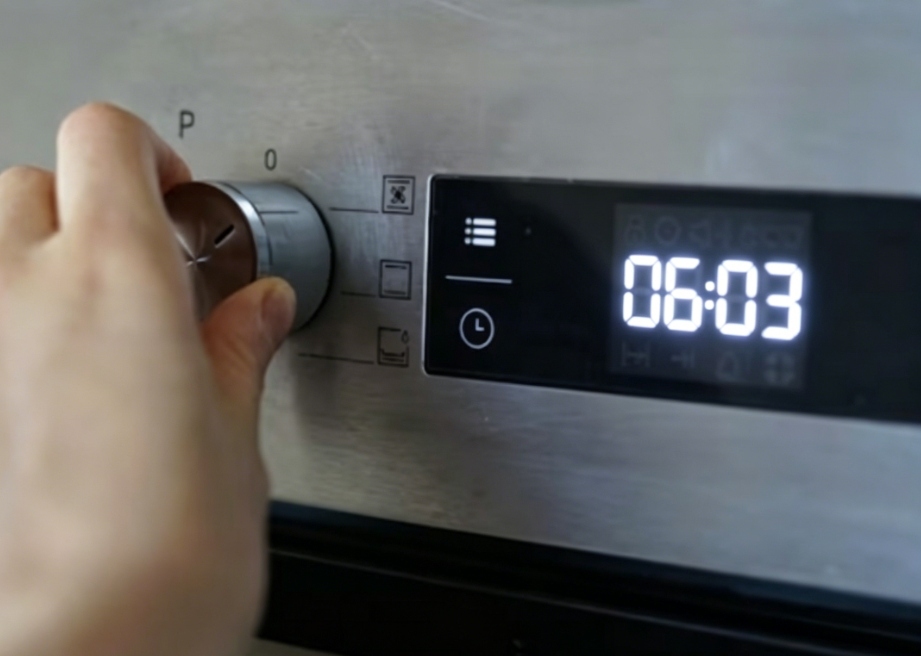

• Küchengeräte (Backöfen & Kühlschränke): Backöfen erzeugen hohe Temperaturen, die herkömmliche LEDs beeinträchtigen und zu Helligkeitsschwankungen oder Farbveränderungen führen können. LIGHTBO verwendet daher spezielle hitzebeständige Epoxidharze und passt die Anordnung der Leuchten in Produkten wie unseren an. Ultra helle weiße benutzerdefinierte 7 Segment LED-Anzeige für Ofenund unsere 3-stelligen 12,7-mm-Displays für Kühlschränke. Diese bieten auch bei längerem Gebrauch einen guten Kontrast und stabile Farben.
• Industrielle Instrumente & Stromversorgungssysteme: Schwankende Stromversorgungen und elektrische Störungen können zu Flimmern oder Ausfällen einzelner Segmente führen. Die Multifunktionsmodule des Unternehmens verfügen über Touch-Elemente und Rauschunterdrückung. Dies gewährleistet einen zuverlässigen Betrieb auch in stark frequentierten Produktionshallen.
• Neue Ladestationen für Elektrofahrzeuge: Außenladestationen benötigen Displays, die starker Sonneneinstrahlung und großen Temperaturschwankungen standhalten. LIGHTBO entwickelt helle, stabile LED-Displays nach Kundenwunsch. Diese bieten auch bei Tageslicht klare Lesbarkeit und funktionieren in einem Temperaturbereich von -40 °C bis +85 °C.

Warum LIGHTBO wählen?

Bei LIGHTBO geht der Fokus über die reinen Bauteile hinaus. Das Unternehmen bietet komplette Displaylösungen an.

• Strenge Qualitätskontrolle: ISO 9001-Zertifizierung, ein hauseigenes Testlabor und die Einhaltung der RoHS-Standards gewährleisten die Qualität jeder Charge. Zuverlässigkeitsprüfungen sorgen für gleichbleibende Ergebnisse.
• Fortschrittliche Fertigung & Forschung & Entwicklung: Automatisierte Linien und eine Designgruppe unterstützen kundenspezifische Anordnungen, Programmierung und Segmentformen, die exakt auf die jeweiligen Bedürfnisse zugeschnitten sind.
• Umfassender Service: Die Unterstützung beginnt bereits in der Entwurfsphase und begleitet die Produktion. Dieser Ansatz verkürzt die Entwicklungszeiten und senkt die Integrationskosten.

Sind Sie bereit, die Benutzeroberfläche Ihres Produkts zu verbessern? Kontaktieren Sie LIGHTBO heute Um Ihre individuellen Wünsche zu besprechen, offizielle Datenblätter anzufordern oder Muster zu bestellen.

FAQ (häufig gestellte Fragen)

F: Warum nimmt die Lichtstärke eines LED-Anzeigemoduls mit der Zeit ab?

A: Überhitzung und zu hohe Ströme beschleunigen den Verschleiß des LED-Chips und des Abdeckmaterials. Eine gute Wärmeregulierung und die Einhaltung der empfohlenen Stromstärken tragen zur Verlängerung der Lebensdauer bei.

F: Worin besteht der Unterschied zwischen Common-Anode- und Common-Cathode-Konfigurationen im Datenblatt eines LED-Anzeigemoduls?

A: Bei gemeinsamer Anode sind alle Pluspole der Segmente an einen Versorgungsanschluss angeschlossen. Die Segmente schalten sich ein, sobald ihre Kathoden Masse erhalten. Bei gemeinsamer Kathode teilen sich die Minuspole einen Masseanschluss, und die Pluspole erhalten Spannung, um die einzelnen Segmente zum Leuchten zu bringen.

F: Wie beeinflusst die Umgebungstemperatur die Spezifikationen von LED-Modulen?

A: Höhere Temperaturen senken die Durchlassspannung leicht und verschieben die dominante Wellenlänge etwas. Die Lichtausbeute nimmt ab, sodass das Display dunkler erscheint, sofern der Treiber diese Änderungen nicht berücksichtigt.

F: Kann ein LED-Anzeigemodul direkt von einer Mikrocontrollereinheit (MCU) angesteuert werden?

A: Kleinere Module mit geringem Stromverbrauch können direkt an die Pins des Mikrocontrollers angeschlossen werden. Hellere oder mehrstellige Versionen benötigen in der Regel Treiberchips oder zusätzliche Transistoren. Ein direkter Anschluss birgt das Risiko einer Überschreitung der Stromgrenzen und kann Anschlüsse beschädigen oder zu ungleichmäßiger Ausleuchtung führen.
