简化多路复用：如何驱动多数字公共阳极显示器
时间：2026年3月12日 浏览次数：412
设计现代电子控制的工程师经常遇到同样的问题：如何在不使用太多微控制器引脚的情况下创建可读的多位数字显示器。在静态模式下驱动4位7段显示器需要32个单独的引脚。大多数小型或成本敏感的设计根本无法节省那么多。
作为领先的专业制造商， LIGHTBO公司 了解静态驱动多位数7段显示器（其中每个段都需要一个专用引脚）是一种最紧凑、成本敏感的设计所无法承受的奢侈。本文解释了多路复用是一种处理公共阳极显示器的实用方法，同时保持屏幕清晰，没有被称为重影的微弱、不需要的图像。
扫描的力量：了解LED显示器中的多路复用
为什么静态驱动器在多数字系统中失败
静态驱动器将每个数字的每个部分直接连接到其自己的微控制器引脚。这种布置提供了全亮度，根本没有闪烁。尽管如此，它还是浪费了大量的引脚。在工业烤箱或功能丰富的冰箱等产品中，仅将30多个引脚专用于显示器会提高成本，并使电路板布局更难干净布线。
多路复用（扫描）的核心原理
多路复用，通常称为扫描，利用了人眼在短时间内保持图像的方式。微控制器不是一次点亮每个数字，而是快速连续地打开一个又一个数字。
-
所有匹配的段（A到G加上小数点）在每个数字上连接在一起。
-
只有活动数字的公共阳极被拉高，而分段引脚被拉低以照亮所需的部件。
-
当周期运行得足够快时——通常在100 Hz到1 kHz之间——整个显示器看起来稳定地亮着。
最大化效率：降低MCU引脚占用率的策略
常见阳极矩阵配置

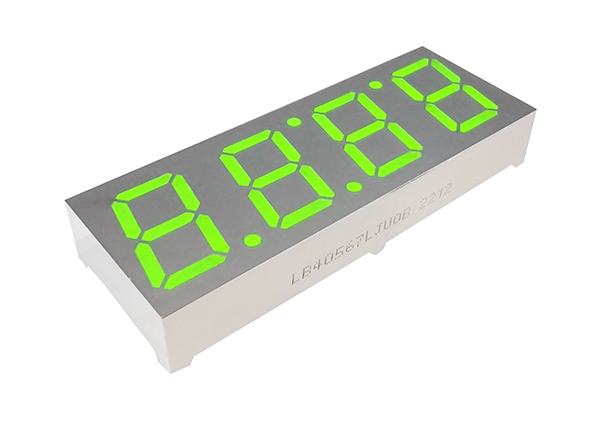

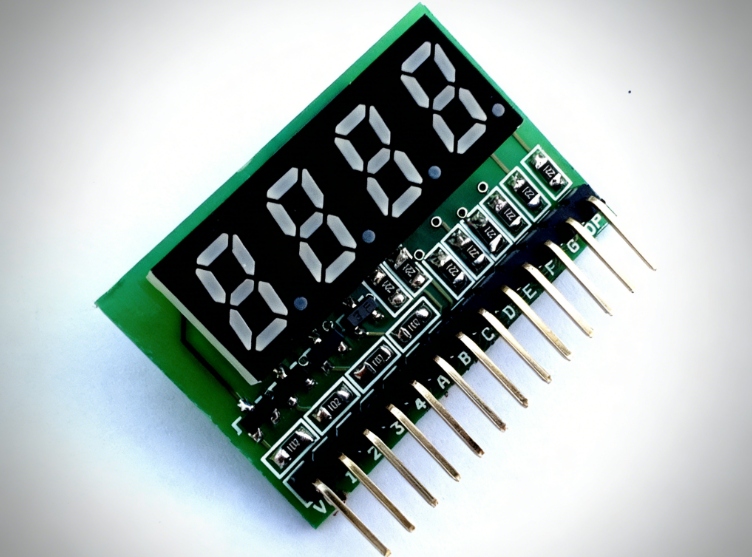

常见的阳极设置经常出现在需要高亮度的应用中。在这种布局中，一个数字内所有分段的阳极连接在一起。多路复用允许4位数字显示，例如 LIGHTBO四位七段LED显示屏，只需使用12个引脚：8个用于分段，4个用于选择每个数字。与静态驱动相比，这大大减少了引脚的使用。
集成LIGHTBO高数字模块以优化引脚
LIGHTBO提供多种多位数显示器，从两位数到六位数不等，所有显示器都考虑到了扫描。
-
SMD LED显示器：对于空间重要的设计，LIGHTBO的0.56英寸2位SMD LED显示器提供了一种薄型表面安装选项。它使电路板高度保持较小，同时提供高端消费品所需的明亮白光。
-
定制引脚：LIGHTBO设计团队直接与客户合作，创建适合特定微控制器板的定制引脚排列。这种方法简化了印刷电路板上的迹线布线。
驱除幽灵：水晶透明显示器的专业技术
理解鬼魂的根本原因
重影显示为在扫描周期中，一个数字的模糊阴影徘徊在下一个数字上。主要原因包括存储在LED段的小电容中的剩余电荷或控制数字的晶体管或MOSFET的缓慢关断时间。如果分段模式在前一个数字完全变暗之前发生了变化，则仍然可以看到微弱的轮廓。
实施有效“；消隐”；间隔
好的固件通过在数字之间添加短消隐期来防止重影。顺序如下：
-
关闭：将当前数字的公共阳极拉低以将其关闭。
-
等待：清除分段行并插入一个短暂的延迟，通常是几微秒。
-
更新：为即将到来的数字加载正确的段数据。
-
打开：将下一个数字的公共阳极拉高。
这种方法确保两个数字不会同时亮起，即使是瞬间。LIGHTBO组件经过快速响应测试，因此能够很好地处理快速扫描，避免了低等级零件出现的延迟。
LIGHTBO显示器解决设计挑战的地方
厨房电器的精确温度控制

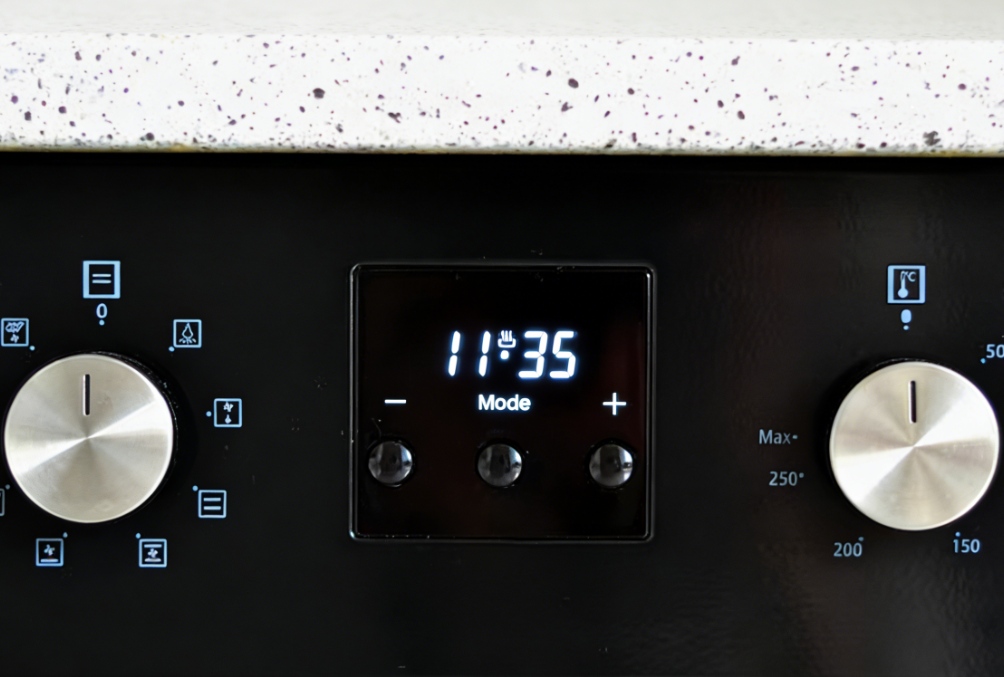

烤箱和类似的电器将显示器暴露在高温下。即使显示器位于厚玻璃后面，清晰的可见度仍然至关重要。 LIGHTBO超亮白色定制7段LED显示屏 在这些条件下形成强烈对比。多路复用释放了微控制器引脚，因此同一芯片可以管理额外的传感器，以监测先进烹饪设备中的蒸汽水平或风扇速度。
UPS系统中的紧凑型电源管理
不间断电源需要显示电池状态和负载状况的显示器。LIGHTBO多色定制7段显示器支持颜色变化，例如，正常运行时为绿色，系统过载时为红色。其纤薄的结构很容易安装在机架式单元的窄前面板中，解决了空间限制，同时保持了界面易于阅读。
新能源设备的高能见度读数
电动滑板车上的仪表板或太阳能逆变器的控制面板经常面临明亮的室外光线。LIGHTBO箭头LED显示器和字母数字模块产生足够的亮度，在阳光下保持清晰。扫描允许单个负担得起的微控制器处理电池管理系统所需的显示输出和通信任务。
为什么选择LIGHTBO来满足您的多数字显示需求？
LIGHTBO于2006年在深圳开始运营。公司遵循“追求卓越，共创成功”的指导原则。LIGHTBO不仅提供零件，还提供针对实际设计需求量身定制的完整解决方案。
-
质量保证：ISO 9001认证指导每一步，先进的自动化设备使每个细分市场的亮度和寿命保持一致。
-
定制专业知识：无论是要求在音频设备中使用10段灯条，还是为测量仪器使用专门的字母数字显示器，内部团队都会开发所需的精确产品。
-
行业领先：LIGHTBO产品广泛应用于家用电器、新能源设备和工业控制，在厨房电器和温度相关市场占据强势地位。
结论与；联系方式
驱动几个数字不必消耗大量的硬件资源。掌握多路复用并将其与LIGHTBO的可靠模块配对，使设计人员能够为许多不同的产品构建干净、无闪烁和有吸引力的用户界面。
