Visualizações de sete segmentos estão em todo lugar: temporizadores de microondas, bombas de gás, multimetros, controles de forno. Eles todos parecem aproximadamente o mesmo do exterior, mas dentro, o cabo é completamente diferente. Alguns ligam todos os anôdos LED (anôdo comum). Outros ligam todas as catódeas (catódea comum). Que uma decisão de cabo muda tudo: como você conecta, que lógica o microcontrolador usa, quanto corrente os pins vêem, até mesmo quão fácil é ser brilhante, até mesmo iluminação.

Compreende o tipo errado, e acaba adicionando transistores adicionais, lutando contra segmentos escuros, ou assistindo o display flicker quando a bateria cai. Escolha a direita, e o circuito é limpo, o código é simples, e o display apenas funciona.

LIGHTBO tem feito exibições personalizadas desde 2006. Construímos milhares de versões diferentes todos os anos para frigoríficos, unidades UPS, cigarros electrónicos, metros industriais (vocês o chamam). A primeira pergunta que fazemos a cada cliente é "anódio comum ou catódio comum?" porque tudo o resto flui dessa resposta.

Diver Tecnicamente Profundo em Arquiteturas Display

Anode Comum (CA) Mostra: O motorista de alto lado

Dentro de um display de anodo comum, todos os segmentos a perna positiva é ligada a uma ponta comum. Você amarra essa pinha diretamente a 5 V (ou 3,3 V, seja qual for o seu tabuleiro).

Para iluminar um segmento, você tira sua ponta individual de catódio para o chão. O fluxo corrente da ponta comum V, através da LED, para fora da ponta do segmento, e para o que quer que esteja a afundar (geralmente uma ponta MCU ou um chip de condutor).

Isso significa que os exibidores de anódio comum precisam de um motor ativo baixo. Envie um 0 para o pino e as luzes do segmento. Envie um 1, e fica escuro.

A maioria dos microcontroladores pode afundar muito mais corrente do que a fonte (geralmente 20-25 mA de afundamento vs. 5-10 mA de fonte). Por causa disso, o anódio comum é o go-to quando você quer conduzir o display direto das pins MCU sem peças adicionais.

Catódico Comum (CC) Mostra: O condutor de baixo lado

Volta a foto ao redor, e você tem uma catóde comum. Todas as pernas negativas estão amarradas e vão para o chão.

Para iluminar um segmento, você empurra corrente em seu pino anódico de V (por meio de um resistor, claro). A corrente corre para baixo através da LED e para fora através da ponta comum de terra.

Então o catódio comum quer um motor ativo-alto: enviar um 1 para o pino e as luzes do segmento, enviar um 0 e ele’ desaparece.

Esta configuração toca mais bem com muitos chips de condutor LED dedicados (MAX7219, TM1637, HT16K33) porque esses chips são construídos para fonte de corrente.

Diferenças de comportamento na aplicação

Simplicidade da Interface e Compatibilidade Microcontrolador

Se você estão conectando o display diretamente a um Arduino, ESP32, ou STM32 e você não não querem adicionar transistores, um anódio comum quase sempre ganha. O MCU afunda corrente feliz, e você fica brilhante, mesmo segmentos sem lutar contra o chip’ é uma capacidade de fonte mais fraca.

Por outro lado, se você já planeja usar um IC de condutor para multiplexar ou corrente maior, uma catóde comum é geralmente a coincidencia mais fácil. A maioria dos chips de condutor populares são projetados em torno da lógica ativa-alta.

Em termos de energia, a diferença é pequena em um único dígito, mas quando você começa a multiplicar quatro ou oito dígitos, as correntes máximas aumentam rapidamente. - Anódio comum com um bom motorista afundante (TPIC6B595, por exemplo) maneja aquela corrente máxima sem quebrar um suor.

Requisitos específicos para aplicações

Precisam de dígitos realmente brilhantes ao ar livre ou num salão de fábrica? You’ irá empurrar 20-40 mA por segmento. Muito poucos pins de MCU podem obter tanto, mas muitos podem afundar. Anódio comum mais um registro de turnos afundantes ou array ULN2803 é a receita padrão.

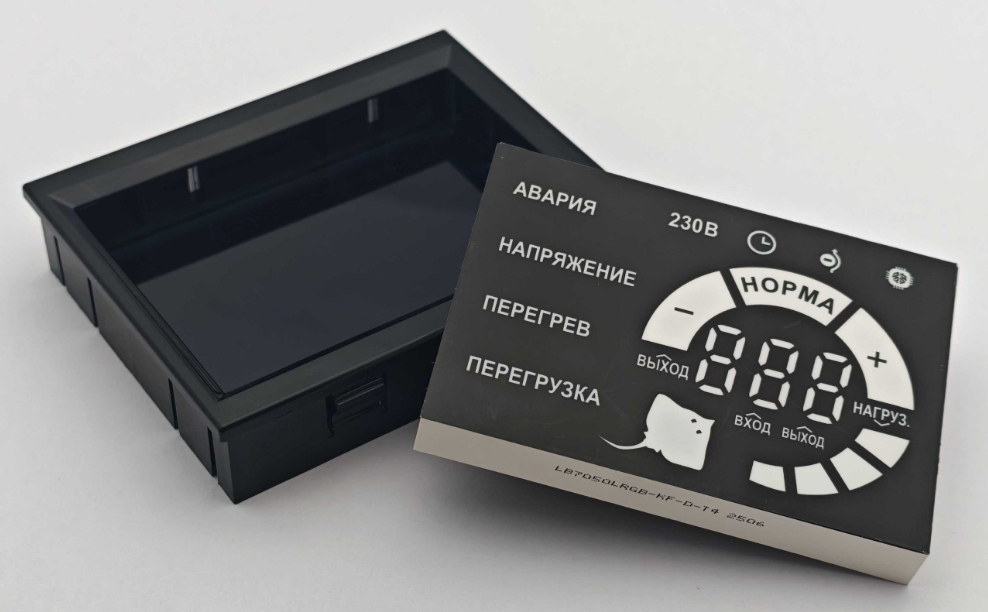

Display multicores (segmentos vermelho/verde ou RGB) quase sempre acabam com catódio comum porque os chips de condutor para mistura de cores são construídos dessa forma.

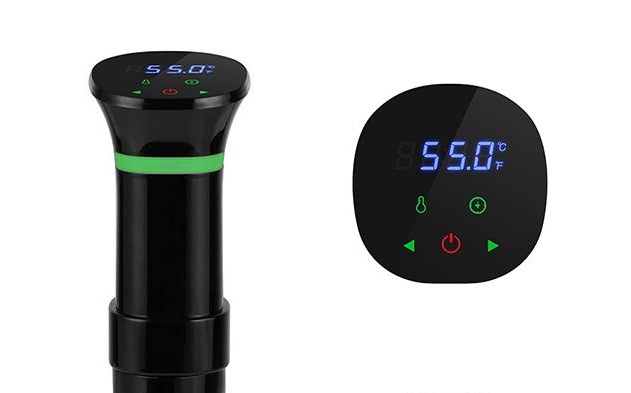

Dispositivos motorizados por bateria como cigarros electrónicos ou metros de dispositivos de mão geralmente também são catódicos comuns. A corrente calma mais baixa quando os segmentos estão desligados ajuda a escassar minutos adicionais de tempo de execução.

LIGHTBO’ s compromisso com soluções de visualização adaptadas

Nós não. só manter uma prateleira de peças padrões. Quase todas as ordens são personalizado: tamanho, cor, brilho, pinout, e (mais importante) anódio ou catódio comum.

Capacidade de engenharia de precisão e personalização

Nossos engenheiros sentam-se com seu esquema desde o primeiro dia. Diga-nos seu MCU, seu chip de condutor (ou falta de um), seu brilho alvo, e se ele’ está correndo de uma barriga de parede ou uma célula de moedas. Nós escolhemos a configuração que torna seu painel mais simples e barato.

Precisamos de um display ultra fino que ainda atinge 200 mcd por segmento? We’ fizemos isso em uma catóde comum para cigarros eletrônicos. Querem dígitos brancos puros que lêem perfeitamente numa cozinha brilhante? Construimos versões comuns de anódio para fornos e frigoríficos todos os dias.

Product Spotlights: Exemplos Real-World

• Um segmento de catódio comum ultra fino multicor para cigarros electrónicos: se encaixa em um corpo de espessura de 4 mm, muda de cor para mostrar nível de bateria, corre semanas em uma pequena célula de lítio.

• Display de refrigerador de anódio comum verde puro e azul: MCU os dirige diretamente, sem chips adicionais, ainda brilhante o suficiente para ler através da cozinha.

• O forno branco de alto brilho mostra: empurra 30 mA por segmento, permanece leitível atrás do vidro fumado a 200 °C ambiente.

Tomar a Decisão Informada

A regra do polegar que a maioria dos designers usa:

• Conduzindo diretamente de pins MCU → vão anódio comum (afundamento ativo-baixo, forte).

• Usando um chip de condutor popular (MAX7219, TM1637, etc.) → vão catódico comum (alto ativo).

• Precisa > 20 mA por segmento → anódio comum, condutor afundando.

• Multicor ou multiplexo pesado → catóde comum.

• Entende errado, e você queimará horas adicionando inversores ou transistores extra. Fique bem, e o display cai e funciona.



LIGHTBO está aqui para ter certeza de que você consegue corretamente pela primeira vez. Envie-nos seu circuito, e nós enviará de volta o display exato (anódio ou catódio) que se encaixa perfeitamente.
